Schnellübersicht

Project Codename	Phantom
Stick	Sanwa Denshi JLF-TP-8YT

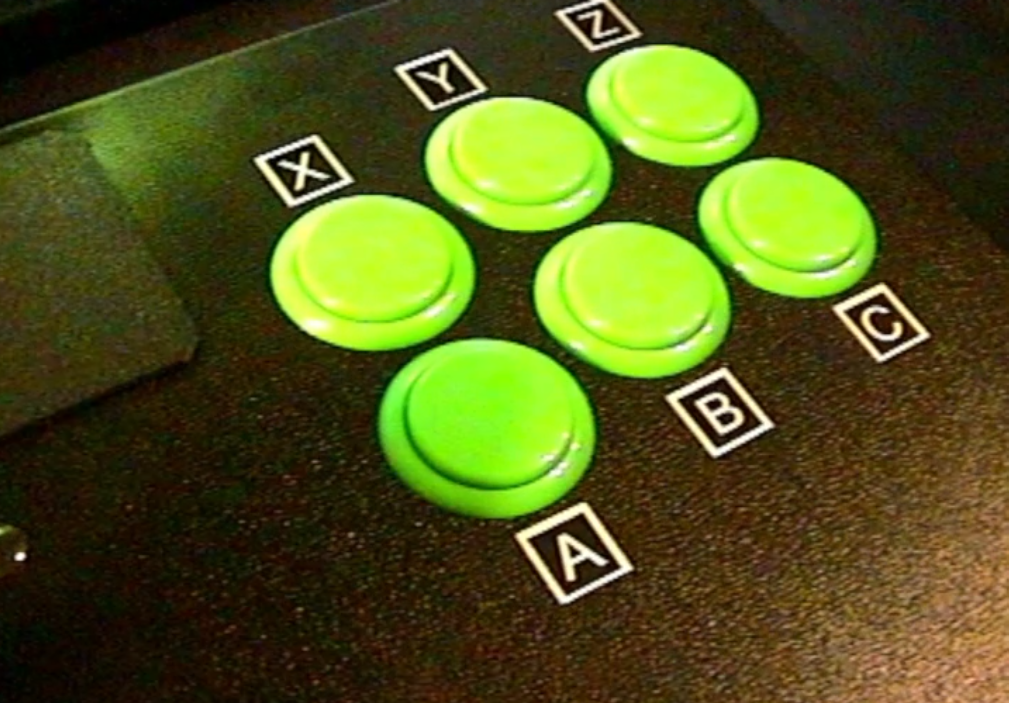

Buttons	Sanwa Denshi OSBF-30 Green
Restrictor Gate	Default Square
PCB-Board	Brook Universal Fighting Board (UFB)
Original/Origin	PC Engine Fighting Stick HPJ-08 ファイティングスティックPC

Bauteile beschaffen

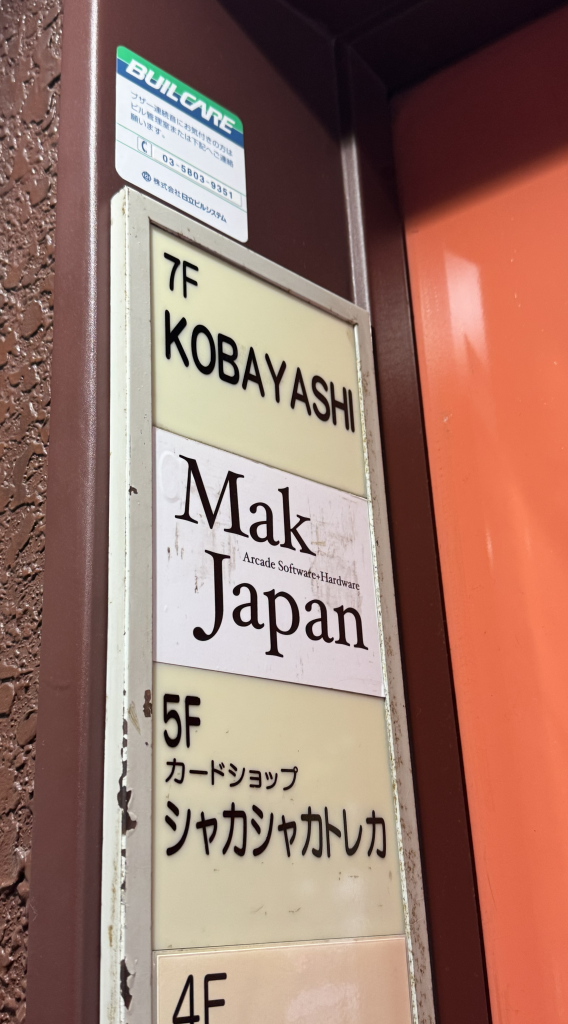

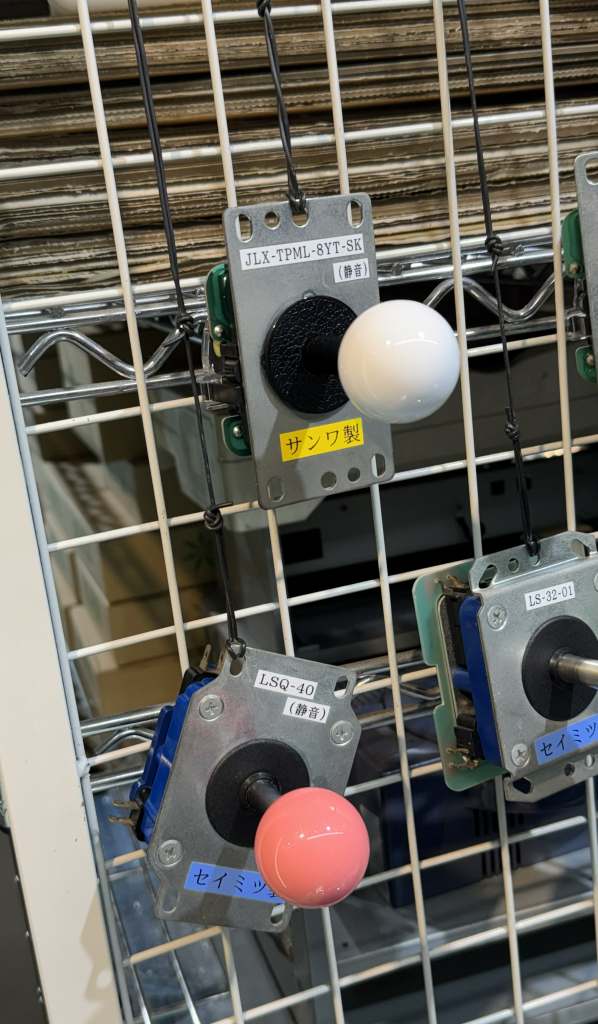

Im November 2025 war ich zum ersten mal in Japan. Bei meiner ersten Tour in Akihabara, Tokyo wollte ich ursprünglich ein komplettes Arcade Board von einem Original SEGA Astro City oder Blast City kaufen und über einen eigenen Koffer nach Hause transportieren. Daraus wurde leider nichts. Der Shop wo ich am ehesten damit gerechnet hätte war MAK Japan. Leider hatte der sehr nette Verkäufer nichts passendes da also bin ich mit zwei Sticks und 16 Buttons enttäuscht wieder gegangen.

Am zweiten Tag in Akihabara wollte ich dann den Retrogamingladen BEEP besuchen aber der hatte an diesem Tag leider geschlossen.

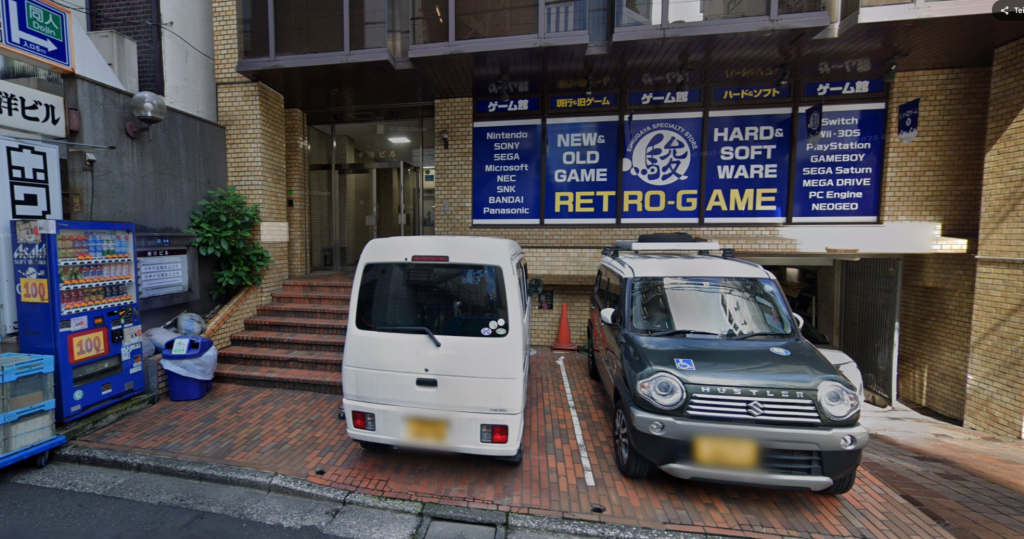

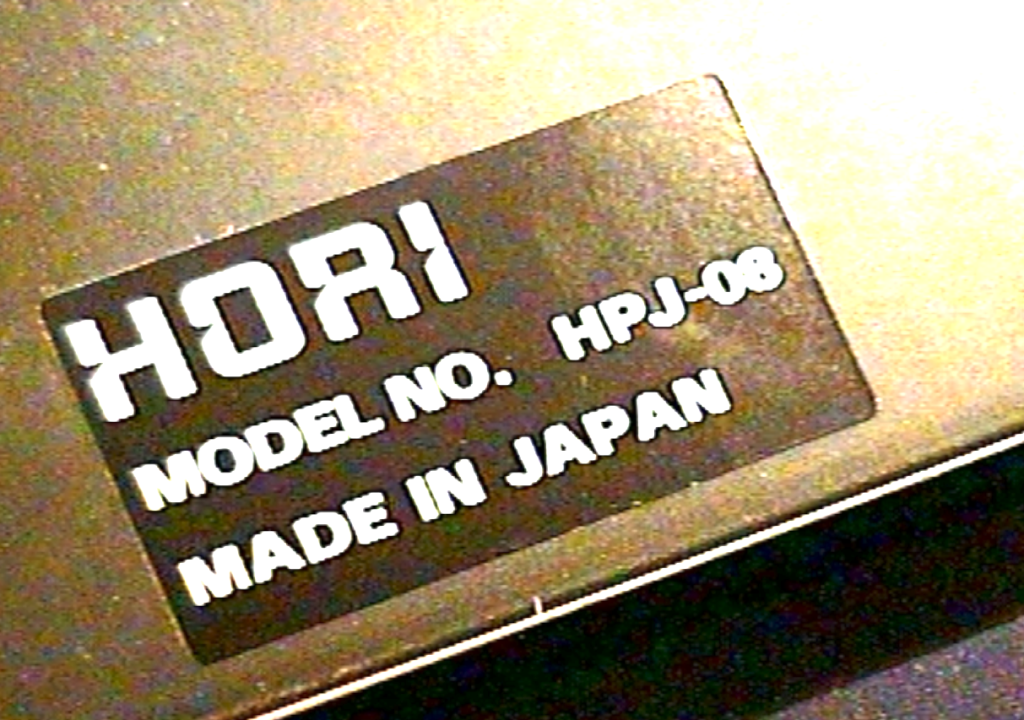

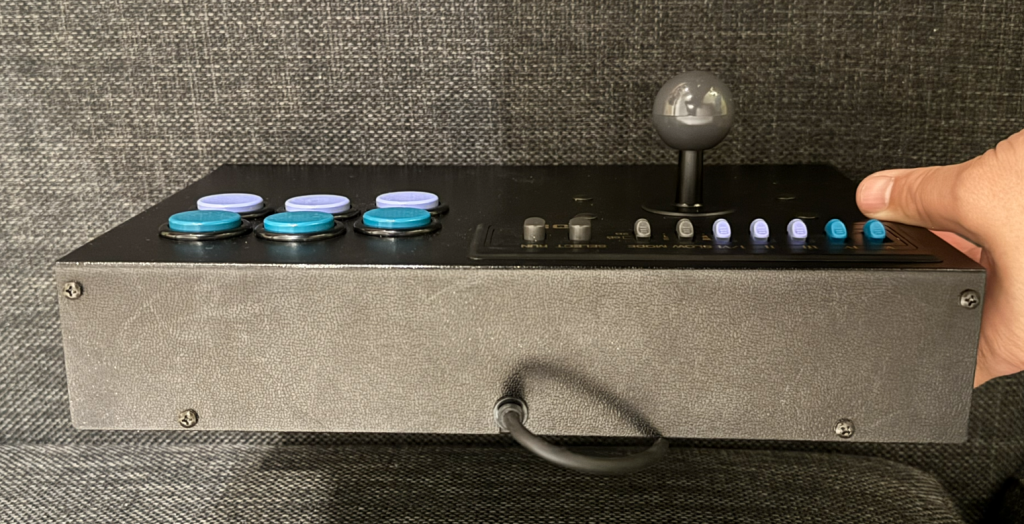

Fast unmittelbar daneben war der Laden „Surugaya Co., Ltd. Akihabara game Museum“. Dort habe ich in einer Kiste zwei identische Arcade Sticks von HORI gefunden. Es handelte sich hierbei 2x um den PC Engine Fighting Stick HPJ-08. Der Preis war mir egal also gleich beide gekauft und mitgenommen. Ich hatte nie eine PC-Engine und werde es auch für die Zukunft nicht planen. Mein MiSTer FPGA reicht für PC-Engine und PC-Engine CD-ROM² völlig aus.

Mod Umbau

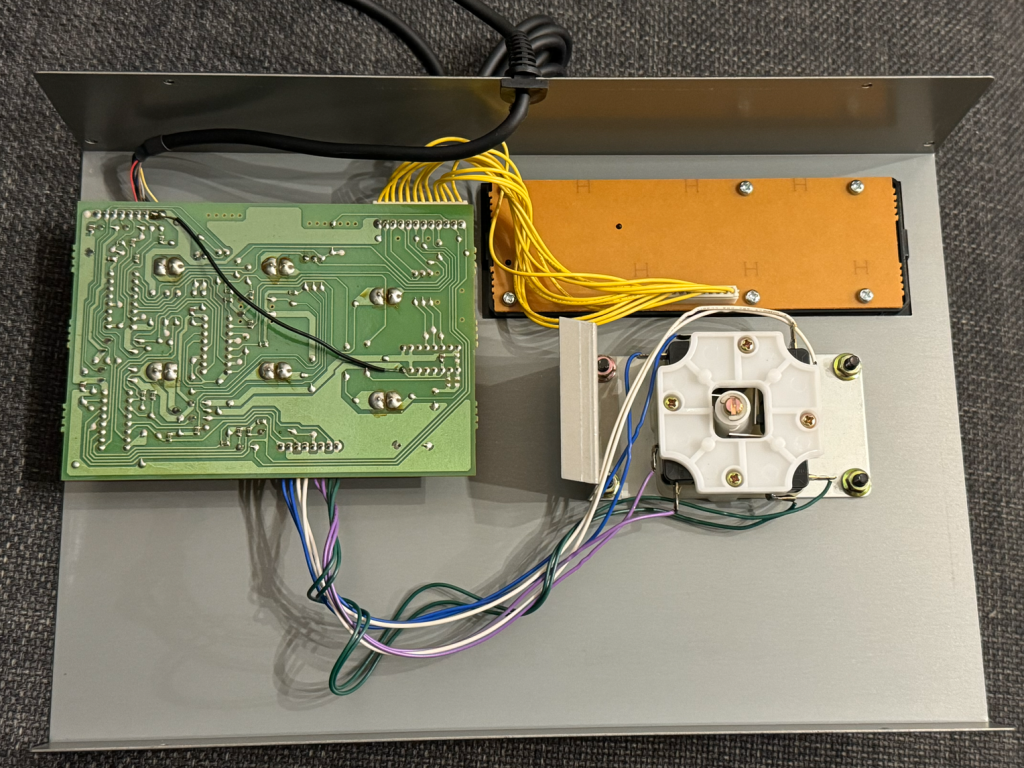

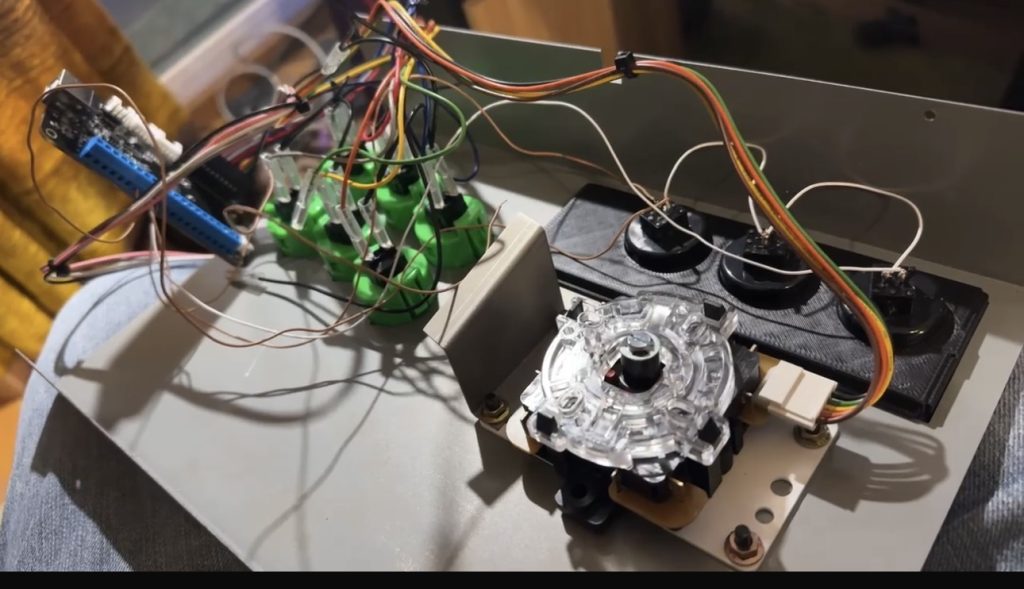

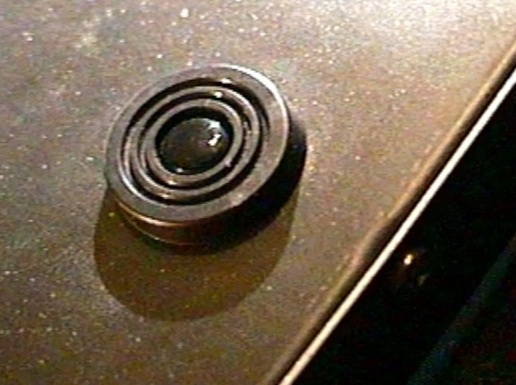

Zuhause angekommen habe ich dann den ersten Stick aufgeschraubt und mich an die Umbauarbeiten gewagt. Viel gibt es hier nicht zu berichten. Die Buttons sind fest mit der Hauptplatine verlötet. Die Autofire Schieberegler sind über ein Schwester-Board mit der Hauptplatine verbunden. Der Stick ist ein NoName-Stick von Hori. Der Stick selbst funktionierte problemlos aber fühlt sich subjektiv zu leichtgängig an. Immerhin sind Mikroschalter verbaut. Man merkt dass die Japaner vorbildlich mit Hardware umgehen. Innen war alles sauber. Kein Staub, keine toten Insekten, nichts.

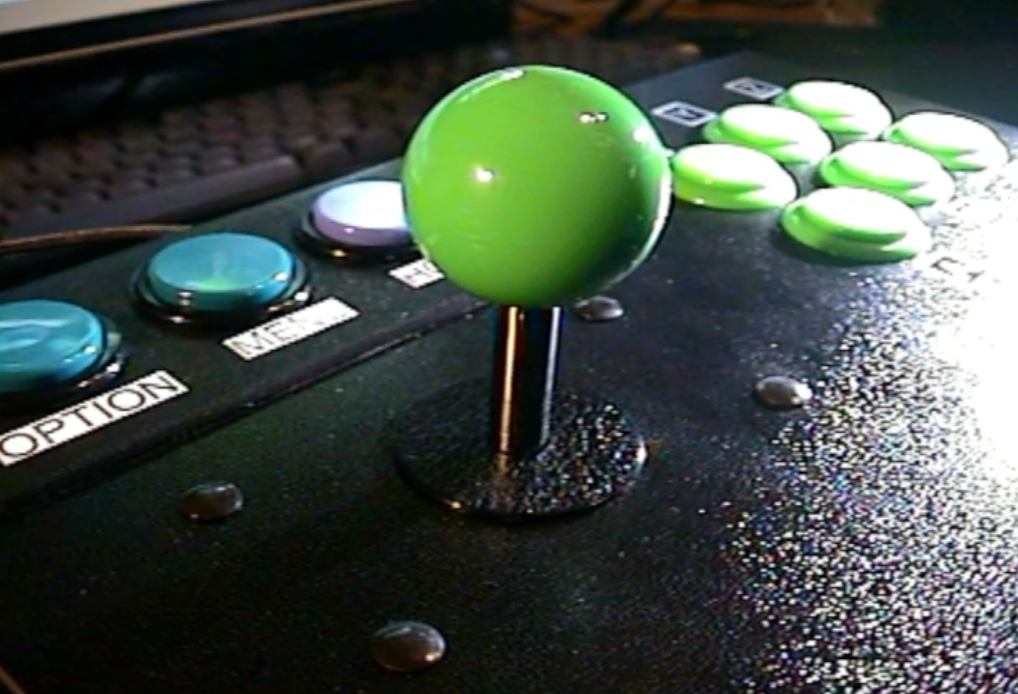

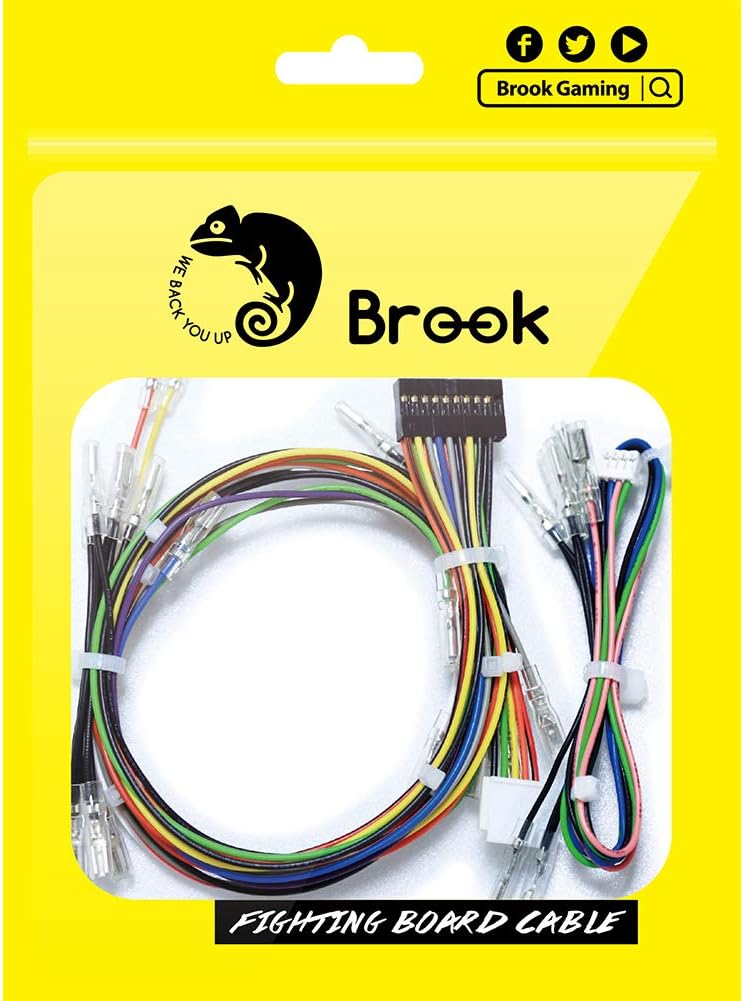

Was ist dabei jetzt rausgekommen? Buttons und Stick passen ohne Probleme rein. Der Hersteller Brook bietet als eigenständiges Produkt fertig konfektionierte Kabel mit Steckverbindungen an.

3D

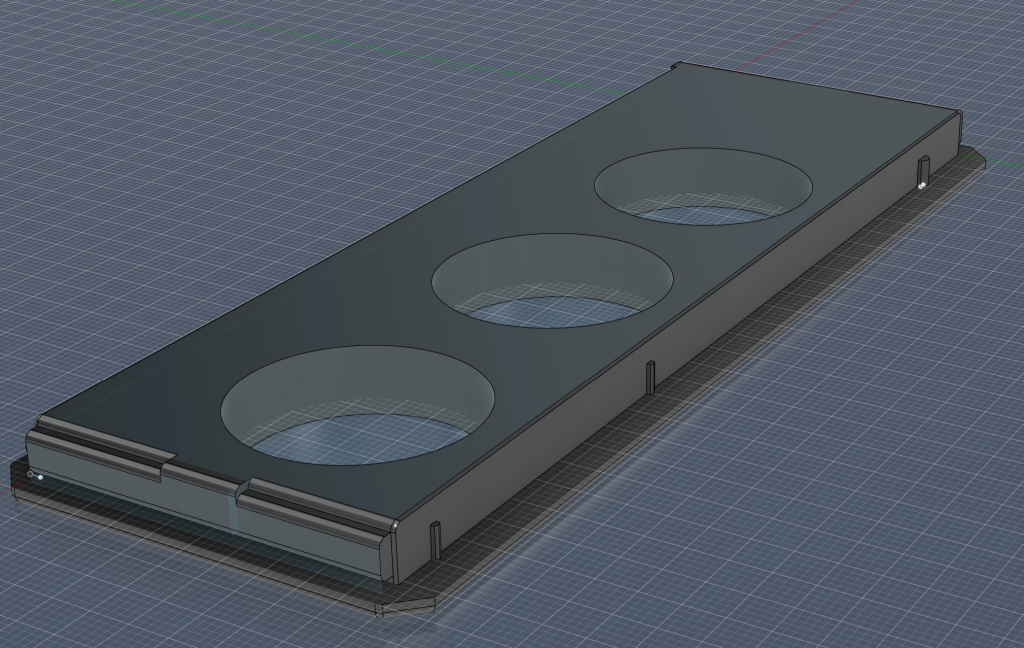

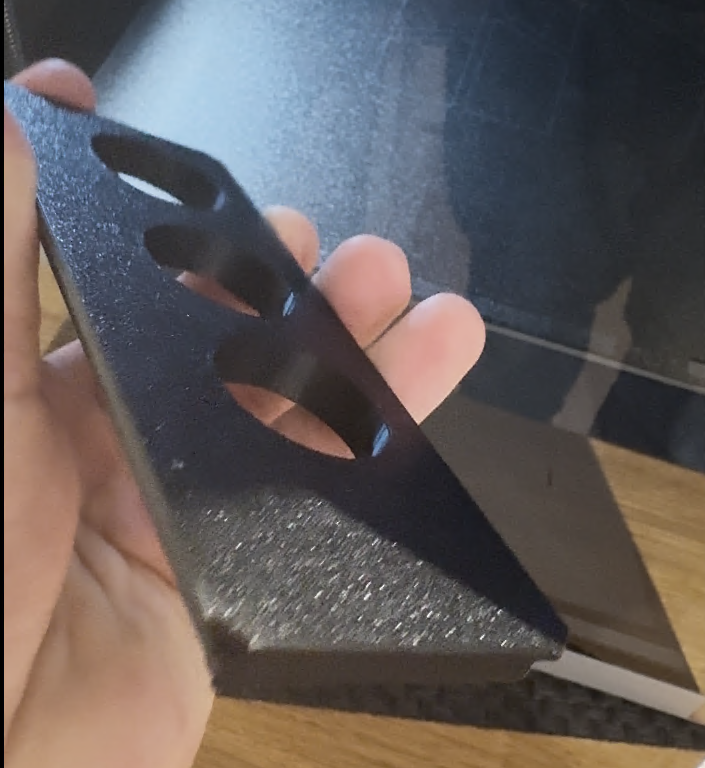

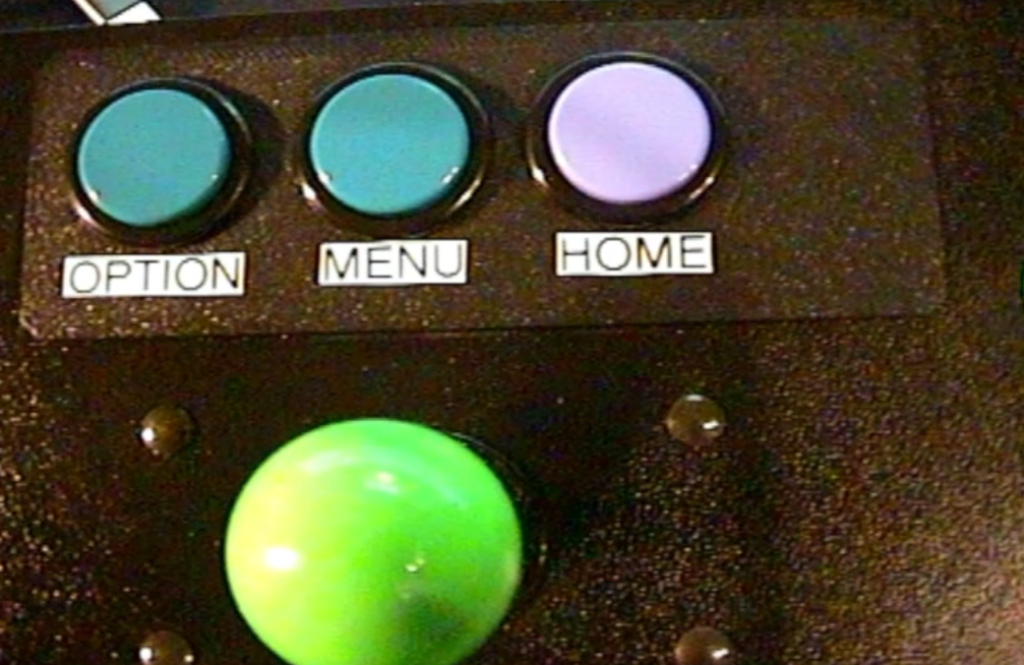

Den original Schieberegler mit seiner Autofeuer-Funktion waren komplett überflüssig. Das Schwesterboard habe ich rausgenommen ein eigenes Modell mit Fusion 360 entworfen. Zu 100% passt es zwar nicht aber es ist für meine Zwecke völlig ausreichend. Wer es selber ausdrucken und Einsetzen will wird feststellen dass es ein wenig gewalt braucht um es in die Metalplatte passend reinzudrücken. Aus Nostalgiegründen habe ich drei von den original-Buttons wieder eingesetzt und verlötet.

Das 3D-Model stelle ich kostenlos zur Verfügung Dateiformate: .dwg .f3d .iges .mtl .obj .sat .step .stl

DOWNLOAD –> HORI_HPJ08_3x_30mm_INLAY <–

Bilder
